Verpackungsmuster – Industrielle Sonderlösungen – Freiformen

Wenn es darum geht Prototypen oder Kleinserien von Verpackungen herzustellen, stellt die FCX2000-Serie von Graphtec eine flexible und preisgünstige Möglichkeit dar, dies schnell und unkompliziert umzusetzen.

Anwendungsmöglichkeiten – Plotten, Schneiden, Nuten, Rillen, Zeichen, Perforieren

Das universelle digitale Flachbettplotter Schneidesystem deckt verschiedenste Aufgaben zuverlässig ab.

Flachbettplotter FCX2000
Der große Vorteil zu einem Rollenplotter ist dabei die plane Auflagefläche, die es ermöglicht trägerlose Materialien wie Papier oder Pappe komplett durchzuschneiden. Sie bietet außerdem einen „selbstheilenden“ Untergrund, der Durchschnitte erlaubt und durch die relativ nachgiebige Oberfläche Spiel für Nut und Rill- Werkzeuge bietet.

FCX2000 systemskizze
Fixiert wird das zu verarbeitende Material über Vakuum.
Kleine Lufteinlässe, die über den gesamten Tisch verteilt sind und über einen Luftkanal unter der Auflagefläche über einen flexiblen Schlauch mit einer Vakuumpumpe verbunden sind, garantieren optimalen Halt durch das entstehende Vakuum.

FCX2000 werkzeugkopf_02
Der doppelte Werkzeugkopf der Graphtec FCX2000-Serie. Dieser erlaubt das Einsetzen zweier Werkzeuge, zum Beispiel ein Messer- und ein Nutwerkzeug zum Schneiden und Nuten in einem Arbeitsgang. Diese technischen Eigenschaften zeichnen die FCX2000- Flachbett-Schneideplotter Serie aus und machen Sie zu einer perfekten Produktlösung für viele Verpackungsmuster.

NEU Barcode-Funktion: Datenverwaltung über Barcode-Funktion mit USB-Flash-Speicher. Beim Drucken und Ausschneiden (Print & Cut Projekte) werden die Schnittdaten automatisch aus dem USB-Flash-Speicher ausgewählt, indem der auf dem Medium gedruckte Barcode gescannt und dann der Konturschnitt ausgeführt wird. Dies verhindert die Verwendung falscher Daten und verbessert die Arbeitseffizienz.

NEU Rückseitiges Schneiden/Falzen mit ARMS – Schneiden und Nuten von bedruckten Medien ist auch auf der Rückseite möglich. Dies verhindert jegliche Kratzer oder Beschädigungen des Druckbildes unter Verwendung von Cutting Master 4.

Passermarkensystem ARMS
Das automatische Passermarkensystem ARMS
Das sind Referenzmarken, die im Grafikprogramm erzeugt werden und unbedingt mit dem Motiv gedruckt werden müssen. ARMS ermöglicht dann die präzise Erkennung der mitgedruckten Passermarken in Größe und Lage auf dem Druckbogen, so dass die gedruckten Motive exakt und passgenau auf Kontur geschnitten und/oder gefalzt werden.

Der Workflow ist denkbar einfach – Passende Softwarelösungen inklusive

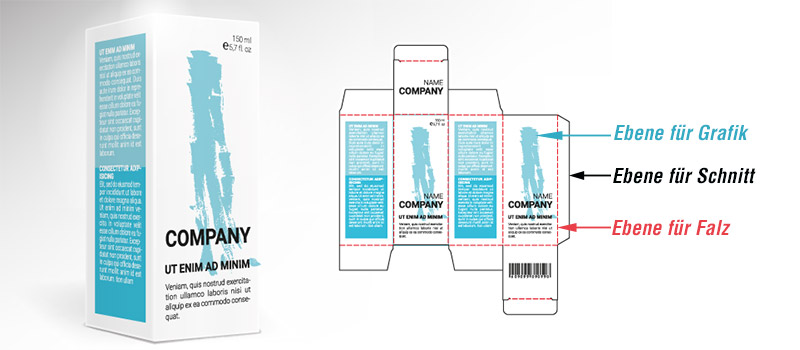

Im ersten Schritt wird in einer Ebene die Grafik erstellt. Schneidekonturen in einer anderen Ebene anlegen! Je nach Bedarf werden Falzlinien oder weitere Linien angelegt und ebenfalls einer eigenen Ebene zugeordnet. Das macht die Weiterverarbeitung mit Drucker und Schneideplotter besonders einfach. Im zweiten Schritt werden mit Cutting Master 4 die benötigten Passermarken gesetzt, um eine genaue Verarbeitung der Verpackungsmuster zu gewährleisten.

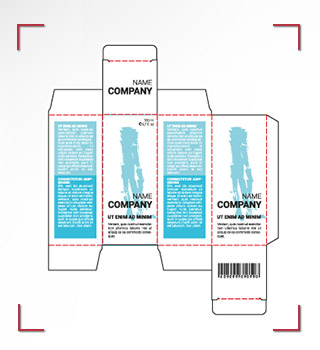

Mitgedruckte Passermarken
Diese reichhaltige Software Ausstattung sorgt für perfekte Integration des FCX2000 in eine Unternehmensstruktur. So ist die direkte Ausgabe aus CAD Systeme genauso möglich, wie die Ausgabe aus typischen Kreativ- und Design-Anwendungen mit dem PlugIn Cutting Master 4.


Als Drittes werden für den Print Schnittlinien, Perforation oder Falz ausgeblendet. Lediglich die Druckdaten und die Passermarken werden gedruckt. Der fertige Druckbogen ist fertig für die Weiterverarbeitung mit dem Flachbettplotter.

Im vierten und letzten Schritt wird der Druckbogen auf die plane Auflagefläche des Flachbettplotters aufgelegt. Der Schneidekopf über der Passermarke links unten positioniert, Einstellungen zu den jeweiligen Ebenen vorgenommen und los geht’s. Der Flachbettplotter liest zunächst die Referenzmarken, errechnet die Schneidekontur und arbeitet den Job nach Vorgabe ab.

Verpackungsmuster mit dem Graphtec CE6000-ASF

Sie möchten Verpackungsmuster herstellen? – Diese sollen zum einen Falzlinien haben, um das Material an bestimmten Stellen zu schwächen, um es besser falten zu können und sie sollten sich auf der Rückseite des Materials befinden, sodass der Druck nicht beschädigt wird. Zum Zweiten soll das Muster nach einem anschließenden Perforationsschnitt einfach aus dem Bogen ausgelöst werden können.

All diese Anforderungen erfüllt die digitale Stanze CE6000-ASF und vereinfacht den bisherigen Workflow deutlich. Profitieren Sie von präzise veredelten Erzeugnissen Ihres Digitaldrucks.

Kinderleichte Bedienung dank mitgelieferter Software

Wie bei allen Geräten von Graphtec kommt auch die digitale Stanze mit einer leistungsstarken im Lieferumfang enthaltenen Software daher, mit welcher Sie schnell und intuitiv zu einem wertigen Ergebnis kommen.

Erstellen Sie Ihre gewünschte Datei zunächst in Corel Draw oder Adobe Illustrator. Dank mitgelieferter Templates ist die korrekte Anlage dieser Datei unkompliziert und Sie können sich voll und ganz auf das gewünschte Motiv konzentrieren.

Legen Sie das Motiv in eine Ebene und erstellen in einer Zweiten die Schnittpfade, sowie die benötigten Referenz marken. Anschließend blenden Sie die Schnittpfade aus und bedrucken das zu verarbeitende Bogenmaterial mit der Grafik und den Referenzmarken.

Export aus Adobe Illustrator oder Corel Draw

Beim Exportieren aus Ihrem Grafikprogramm heraus achten Sie bitte darauf, dass Sie Schnittlinien und Referenzmarke im Illustrator 8 Format speichern. Diese Datei ist nur für den Schneidevorgang. Speichern Sie die Grafik, die Druckdaten enthält, separat unter einem anderen Dateinamen.

Tipp:

  • Achten Sie schon bei der Anlage des Druckbogens darauf, dass die Abstände für Cross Cut eingehalten werden.
  • Legen Sie die Falzlinien in der Farbe 100% Magenta an!
  • Arbeiten Sie mit unterschiedlichen Ebenen oder Farben, um Anschnitt (100% Magenta), Cross Cut und Druckdaten zu separieren.
  • Versehen Sie das Druckmotiv mit ausreichendem Beschnitt.
  • Entfernen Sie alle Hilfslinien aus der Datei
  • Achten Sie darauf, dass das Muster in horizontaler Position gespeichert werden muss!

Verarbeitung mit dem CE6000-ASF

Dank seiner automatischen Blattzuführung können Sie bis zu 120 Blatt vollautomatisch nacheinander bearbeiten lassen, ohne händisch die Bögen nachzulegen. Dies beschleunigt den Workflow enorm.

Da es bei Verpackungsmustern nötig ist das Material an gewissen Stellen zu falten sind Falzlinien unabdingbar. Um den Druck nicht zu beschädigen und die Wertigkeit des Endprodukts zu erhalten kann der CE6000-ASF in diesem Fall von der Rückseite verarbeiten. Für den Rillvorgang ist kein Werkzeugwechsel nötig, da dies durch ein „Anritzen“ des Materials mit dem Messer erledigt wird.

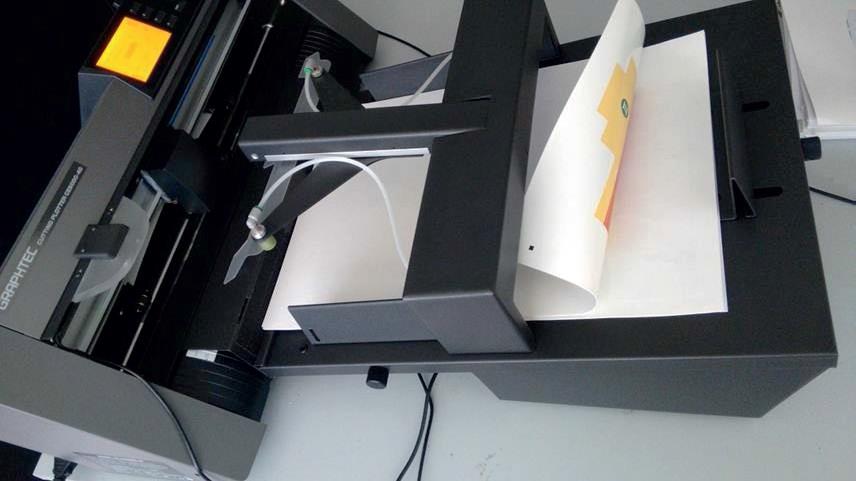

Für die Verarbeitung schlagen Sie das Material einfach um, sodass die mitgedruckten Marken noch in der Flucht der Kamera liegen, die bedruckte Seite jedoch nach unten zeigt.

Einrichtung des Materials

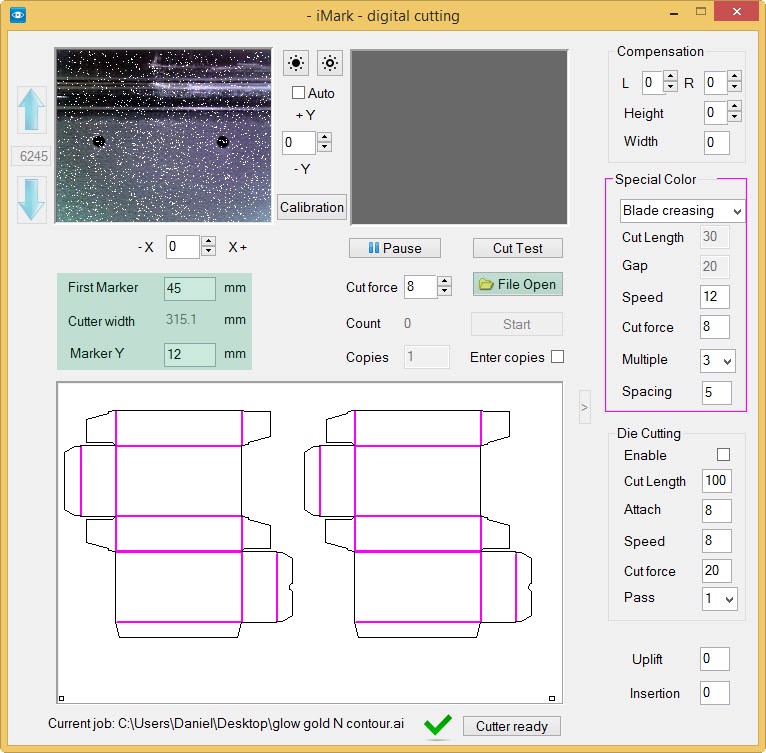

In der Software „iMark digital cutting“ erkennen Sie im Vorschaufenster welche Linien im Perforationsschnitt ausgeschnitten und welche als Falz nur angeritzt werden. Geben Sie dem Programm die Lage der ersten Marke (First Marker X und First Marker Y) mit und stellen im Bereich Special Color auf der rechten Seite des Programms auf „Blade Creasing“.

Hier können Sie nun alle notwendigen Einstellungen vornehmen wie die Einstellung des Andrucks, der Geschwindigkeit, oder auch die Anzahl der Falzlinien und deren Abstand zueinander.



Im Bereich „Die Cutting“ steuern Sie die Schnittkonditionen für den Durchschnitt des Materials. In diesem Bereich können Sie festlegen, in welchen Abstand ein kleiner Materialsteg stehen bleiben soll und wie groß dieser sein soll.



Alle Einstellungen werden in 1/10 mm Schritten vorgenommen um höchstmögliche Präzision erzielen zu können.



Nachdem Sie alle Grundeinstellungen vorgenommen haben legen Sie das Material in die Zuführung ein und betätigen den Button „Cut Test“. Die Zuführung hebt den obersten Bogen an und führt diesen sicher dem Schneideplotter zu.

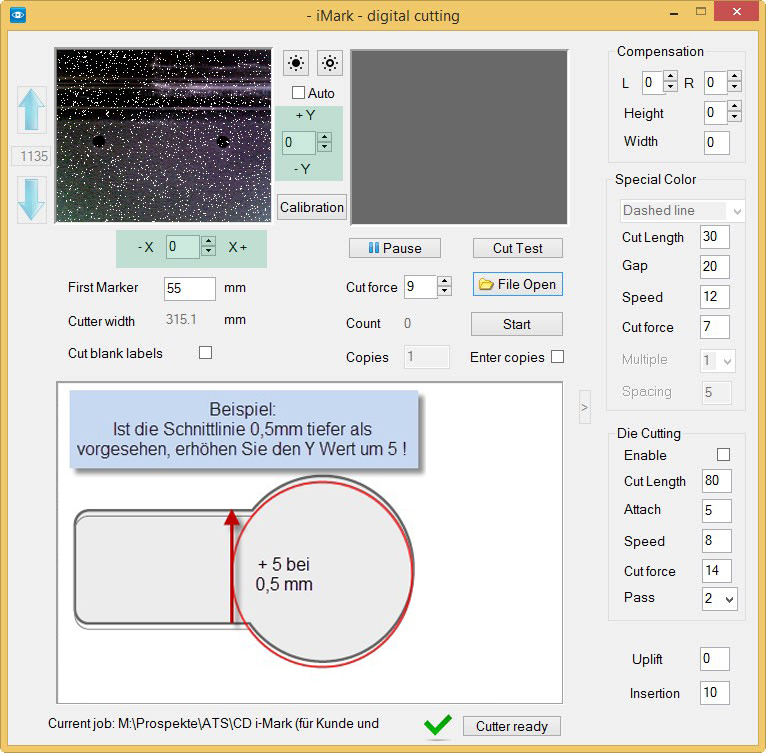

Nach der Bearbeitung prüfen Sie das Ergebnis und korrigieren gegebenenfalls über die in der Software vorhandene X-Y-Korrektur.

Auch hier können Sie den Schnitt in 1/10mm-Schritten verschieben um bestmögliche Ergebnisse zu erzielen.

Sobald die Einrichtung abgeschlossen ist können Sie die Verarbeitung der gewünschten Bogenanzahl starten. Wählen Sie die Checkbox „Enter Copies“ an und geben die Anzahl der Kopien ein, oder lassen Sie den CE6000-ASF einfach das komplette Zuführungsfach abarbeiten. Hierbei besteht die Möglichkeit während der Verarbeitung Material nachzulegen, ohne das Gerät zu stoppen.
