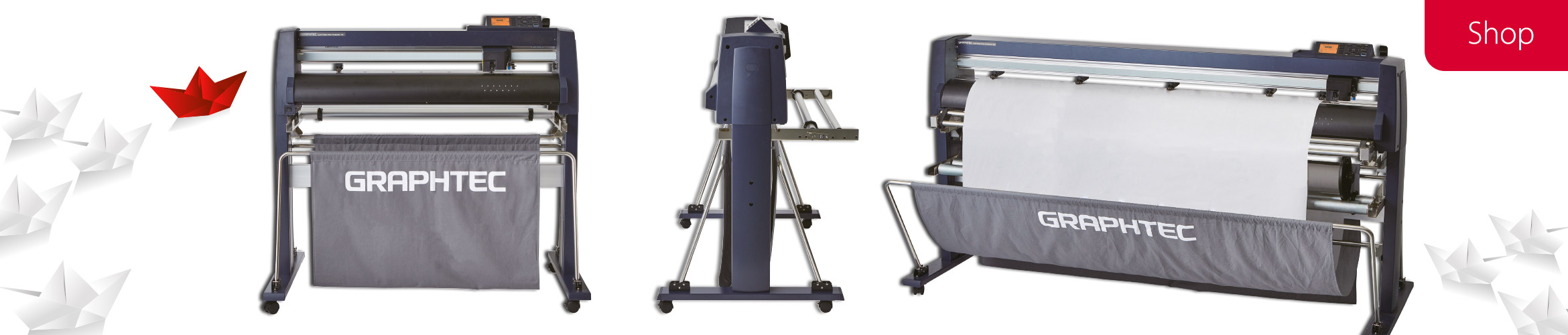

Graphtec Schneideplotter FC9000 Serie

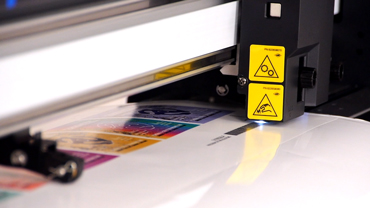

FC9000 Barcodelesung



Barcode-Management

Schnell und selbstständig arbeitet der Graphtec FC9000 auch in Ihrer Abwesenheit dank einem smarten Barcodemanagement. Der Schneideplotter liest den mitgedruckten Barcode und zieht sich automatisch die passende Datei aus Ihrem Netzwerk oder vom USB Stick.



Exzellente Materialführung

Nur Graphtec bietet eine derart genaue Materialführung sodass der Bereich für die garantierte Schneidegenauigkeit bei Rollen bis 1607 mm ca. 10 m und bei Rollen bis 762 mm sogar 15 m beträgt.

Graphtec FC9000 Aufwickeleinheit

Automatisches Roll to Roll System

Die automatische Aufwickeleinheit von Graphtec arbeitet mit einem Materialsensor der das Aufwickeln der Folie zuverlässig sicherstellt. In Zeiten in denen Trägermaterial immer dünner wird und die Folien immer anfälliger für ungewollte Knicke und Falten, lohnt sich diese optional erhältliche Erweiterung schnell.

FC9000 Tangentialschnitt



Tangentialschnittmodus

Garantiert saubere Ecken durch einen wählbaren Überschnitt. Ein Sensor für die Werkzeughöhe erkennt, wenn die Spitze der Klinge auf dem Medium aufsetzt. Die Klinge wird für die nächste Schneideoperation ausgerichtet. Diese exklusive Technologie von Graphtec ermöglicht die komplette Eliminierung von Verzerrungen, abgerundeten oder angehobenen Ecken.

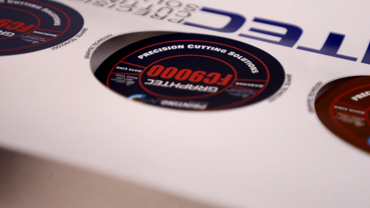

Clever Stanzen

Hoch produktiv auch bei der Herstellung von Aufklebern und Etiketten. Durch Anschnitt oder Perforationsschnitt in einem Arbeitsgang sparen Sie Zeit und erhöhen somit Ihre Produktivität. Clever dabei ist, dass Graphtec über eine extra Perfo-Schnitt-Einstellung verfügt und Sie somit das Wechseln teurer Schneideleisten verhindern können.

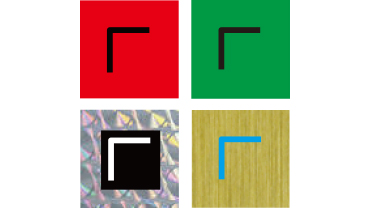

Passermarken ARMS

Immer auf dem neuesten Stand arbeitet das Graphtec eigene Passermarken-Erkennungs-System zuverlässig und präzise mit einer breiten Auswahl an Medien. Ob hochreflektierende oder eingefärbte Folien, Sie können einfach die Marken Ihrer Anwendung anpassen.

FC9000-Arbeitsbreiten



Viel Platz für Ihre Projekte

Die maximale Medienbreite beträgt max. 185 cm sodass selbst Car Wrapping Folien hier ihren Platz finden. Auch die effektive Arbeitsfläche ist mit 162 cm bietet großzugigen Freiraum für tausende unterschiedliche Folien.

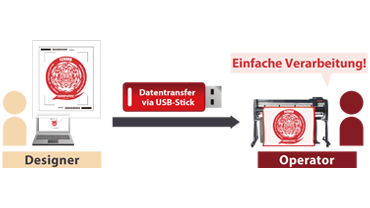

Im Netzwerk oder offline Arbeiten

Integrieren Sie den FC9000 ganz einfach in Ihr Netzwerk und steuern diesen von jedem Gerät innerhalb dieses Netzwerks an. Außerdem können Daten mit oder ohne Barcode direkt vom USB Datenspeicher übertragen werden.

Kleine Motive mti dem FC9000



Weltbeste Schnitt-Qualität

Bislang ungeschlagen, liefert der Schleppmesser-Schneideplotter mit intelligentem Tangentialschnitt absolut saubere und makellose Schnittergebnisse. Fein aufeinander abgestimmte Technik ermöglicht kleinste Schriften und filigrane Grafiken in Rekordgeschwindigkeit



All Inclusive Paket

Entscheiden Sie sich mit dem Kauf eines Graphtec FC9000 für Ihr persönliches rundum sorglos Paket. Software für WIN und MAC können Sie jederzeit kostenfrei downloaden und aktuallisieren. Stanfuß, Auffangkorb, Filzschreiberhalter, Filzschreiber, Messerhalter, Messer sowie eine spezielle Lupe zum einstellen des Messers gehören zum Lieferumfang. Profitieren Sie außerdem von vollen 3 Jahren Herstellergarantie.



Cutting Master Plug In

Geben Sie Ihre erstellten Schnittdateien mit Cutting Master 4 direkt an den Graphtec Schneideplotter aus. Alternativ können Sie diese auch ablegen und bequem darauf zurückgreifen. Hierdurch bleiben die grafischen Daten immer im Originalformat, ohne zusätzliche Im- oder Exporte. Des Weiteren können Sie sämtliche Einstellungen des Schneideplotters in der Software vornehmen.



Graphtec Pro Studio

Erstellen Sie schnell und unkompliziert eigene Entwürfe auch ohne Grafikprogramme wie Adobe Illustrator oder CorelDRAW. Zudem ist die Bedienung dank der benutzerfreundlichen Oberfläche intuitiv und kinderleicht. Profitieren Sie mit dieser Software von zahlreichen Features wie zum Beispiel Texteingabe, Formen und Figuren zeichnen, Importieren von Bilddateien uvm.

Technische Daten

MerkmalFC9000-75FC9000-100FC9000-140FC9000-160
Schneidefläche762mm x 50m1067mm x 50m1372mm x 50m1626mm x 50m
Bereich für garantierte Genauigkeit742mm x 15m1047mm x 10m / 762mm x 15m1352mm x 10m / 762mm x 15m1607mm x 10m / 762mm x 15m
Medienbreite50mm bis 920mm50mm bis 1224mm50mm bis 1529mm50mm bis 1850mm
Mediendurchmesser76 bis 200mm (160mm bei mit optionalem Mdienflansch OPH-A21
Max. Mediengewicht12kg16kg20kg24kg
Breite der Aufnahmerolle--200 bis 1372mm200 bis 1626mm
Max. Gewicht der Aufnahmereoll--20kg
Max. Breite für Querabschneider762mm1067mm1372mm1626mm
Max. Schnittgeschwindigkeit1485 mm/s
Max. Beschleunigung39,2m / s²
Max. Schneidekraft5,88N (600g)
Min. ZeichengrößeCa. 3mm alphanumerisch (Abhängig von Schriftart und Medium)
Mechanische Auflösung0,005mm
Ansteuerbare AuflösungGP-GL: 0,1/0,05/0,025/0,01mm HP-GL:0.025mm
WiederholgenauigkeitMax. 0,1mm / 2m (ohne Expansion oder Kontraktion des Mediums)

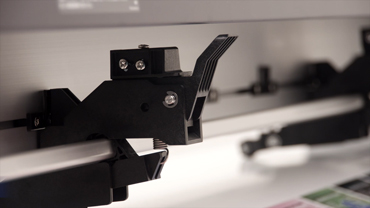

Anzahl Andruckrollen234 (Erweiterbar auf 5)
Anzahl der nutzbaren Werkzeuge1 (optionale Erweiterung um 2. Stifthalter)
MesserSuperstahl
StifteÖlbasierender Kugelschreiber / Wasserbasierender Filzschreiber
MedientypenSelbstklebende Vinylfolie, fl uoreszierende Folie, Amberlith™, Rubylith™, Fenster-Schutz- und Tönungsfolie, hoch refl ektierende Folie,

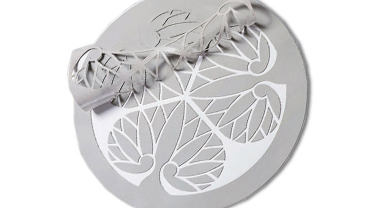

Lackschutzfilm bis zu 0,25 mm Stärke, Sandstrahlfolie bis zu 1 mm Stärke usw.
DisplayLCD mit Hintergrundbeleuchtung (240pt x 128pt), Unterstützt 10 Sprachen
SchnittstellenUSB 2.0 (Full Speed), Ethernet 10BASE-T/100BASE-TX
Speicher2MB
KommandosprachenGP-GL / HP-GL™ Emulation (per Menü oder Kommando wählbar oder automatische Auswahl)
Kompatible BetriebssystemeWindows 10/8.1/7
Mac OS X 10.6~10.11 / macOS 10.12 ~ 10.14 (Graphtec Studio: 10.6 - 10.14, Cutting Master 4: 10.7 - 10.14)
Unterstütze SoftwareGraphtec Pro Studio(Windows), Graphtec Studio(Mac), Cutting Master 4, Windows Treiber
Spannungsversorgung100V bis 240 V AC, 50 / 60Hz
LeistungsaufnahmeMax. 120W
BetriebsbedingungenTemperatur: +10°C bis +35°C
Luftfeuchtigkeit: 35% bis 75% (nicht kondensierend)
Betriebsbedingungen für gar. GenauigkeitTemperatur: +16º C bis +32º Luftfeuchte: 35 % bis 70 % (nicht kondensierend)
Abmessungen (BxTxH) ca.1360 x 1151 x 1232mm1665 x 1151 x 1232mm1970 x 1151 x 1232mm2224 x 1151 x 1232mm
Gewicht mit Stand ca.49kg56kg64kg (Mit Aufwickeleinheit 80,9kg)70kg (Mit Aufwickeleinheit 88,5kg)
PrüfzeichenPSE, UL/cUL, CE Zeichen
EMCVCCI Class A, FCC Class A, CE Zeichen
