Graphtec Schneideplotter CE7000 Serie
CE7000 Arbeitsbreiten



Viel Platz für Ihre Projekte

Die maximale Medienbreite beträgt 162 cm, sodass Sie die volle Breite Ihres LFP-Systems ausnutzen können. Auch die effektive Arbeitsbreite von 152 cm bietet großzügigen Freiraum für tausende unterschiedliche Materialien.



Der Textilveredler

Seit Jahren ist die CE-Serie die Schneideplotterserie für Textilveredler im Bereich Flex- und Flockfolien. Dank absoluter Präzision sind 3-4mm kleine Schriften auf Flockfolien möglich.

Kleine und filigrane Motive mit dem CE7000



Weltbeste Schnitt-Qualität

Bisher unerreicht ist die Schnittqualität. Dank präzise aufeinander abgestimmter Technik liefert der Schneideplotter mit intelligentem Tangentialschnitt absolut präzise Schnitte in Rekordzeit – selbst bei filigranen Motiven.

CE7000 Tangentialschnitt-Modi



Tangentialschnitt-Modi

Garantiert saubere Ecken durch intelligenten Tangentialschnitt. Die Klinge wird automatisch für die nächste Schneideoperation ausgerichtet. Diese exklusive Technologie von Graphtec ermöglicht die komplette Eliminierung von Verzerrungen, abgerundeten oder angehobenen Ecken.



Clever Stanzen

Hoch produktiv auch bei der Herstellung von Aufklebern und Etiketten. Durch die einzigartige Kombination aus Schneiderille und Schneideleiste können An- und Durchschnitt in einem Arbeitsgang erledigt werden. Dies spart nicht nur Zeit, sondern schont auch Ihre Schneideleiste.



Passermarken ARMS

Zuverlässig und genau arbeitet das Graphtec eigene Passermarken-Erkennungs-System ARMS. Dank Segmentierung der Plotaufträge schafft der Graphtec passgenaue Konturschitte auch auf sehr langen Strecken. Passen Sie einfach die Marken Ihrer Anwendung an.

FC9000 Barcodelesung



Barcode-Management

Nie wieder falsche Plotdaten! Dank der eingebauten Barcodelesung sucht der CE7000 selbstständig die korrekten Schnittdaten und arbeiten diese automatisch ab.

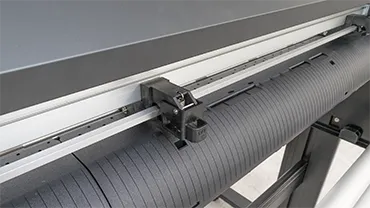

Exzellente Materialführung

Der Graphtec CE7000 bietet die höchste Sicherheit bei der Materialführung seiner Klasse. Hierdurch kann eine bislang unerreichte Wiederholgenauigkeit von 0,1mm auf 2m erreicht werden

Offline Arbeiten mit dem CE7000



Offline arbeiten

Der CE7000 ist der erste aus Graphtecs CE-Serie, der keine aktive PC-Verbindung benötigt. Speichern Sie Ihre Daten einfach auf einem USB-Stick für die spätere Verarbeitung. Auch lässt sich der CE7000 bequem in Ihr Netzwerk einbinden und so von jedem in diesem befindlichen PC ansteuern.

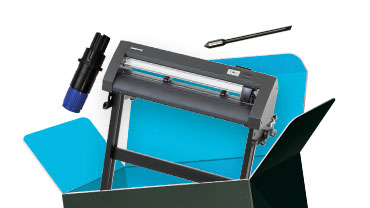

All Inclusive Paket

Auch die CE7000-Serie kommt wie gewohnt mit einem Umfangreichen Softwarepaket für Windows und Mac und eine Fülle an Zubehör wie Messerhalter, Messer, einer Lupe zur Messereinstellung, etc. Profitieren Sie auch von 24 Monaten Herstellergarantie.



Cutting Master Plug In

Mit Cutting Master 4 erstellen Sie Ihre Schnittdaten einfach in Ihrer gewohnten Umgebung und geben diese direkt aus Corel Draw oder Adobe Illustrator an Ihrem CE7000 aus. Hierdurch werden fehleranfällige Ex- und Importe vermieden.



Graphtec Pro Studio

Sie haben weder Adobe Illustrator noch CorelDRAW? Kein Problem! Mit Graphtec Pro Studio für Windows und Graphtec Studio für Mac erstellen Sie einfach und schnell eigene Entwürfe ohne zusätzliche Kosten für ein Grafikprogramm.

Technische Daten CE7000-Serie

ModellCE7000-40CE7000-60CE7000-130CE7000-160
KonfigurationMicroGritroll™ Schneideplotter mit digitalem Servoantrieb
Max. Schneidefläche (W x L)375mm x 50m603mm x 50m1270mm x 50m1524mm x 50m
Bereich für garantierte
Schneidegenauigkeit (Mit opt. Auffangkorb)
355mm × 2m583mm × 2m
(583mm × 5m)
1250mm × 2m
(1250mm × 5m)
1504mm × 2m
(1504mm × 5m)
Min. Medienbreite50mm
Max. Medienbreite484mm712mm1372mm1626mm
Max. Mediengewicht5kg9kg17kg20kg
Max. Schnittgeschwindigkeit600mm/s in alle Richtungen900mm/s (45°)1000mm/s (45°)
Max. Beschleunigung21,2m/s² (45°)13,9m/s² (45°)
Max. Schneidekraft4,41N (450g)
Min. ZeichengrößeCa. 3mm alphanummerisch (abhängig von Schrifttart und Medium)
Mechanische Auflösung0,005mm
Ansteuerbare AuflösungGP-GL: 0.1/0.05/0.025/0.01 HP-GLTM: 0.025 mm
WiederholgenauigkeitMax. 0.1 mm / 2 m (ohne Expansion oder Kontraktion des Mediums)
Anzahl Andruckrollen24 (Erweiterbar)
Anzahl der nutzbaren Werkzeuge1
MesserSuperstahl
StifteÖl-basierender Kugelschreiber, Wasserbasierender Filzschreiber
MedientypenSelbstklebende Vinylfolie, fluoreszierende Folie, Amberlith™, Rubylith™, Fenster-Schutz- und Tönungsfolie, hochreflektierende Folie, Lackschutzfilm bis zu 0,25 mm Stärke, Sandstrahlfolie bis zu 1 mm Stärke usw.
DisplayLCD mit Hintergrundbeleuchtung (240 pt x 128 pt), Unterstützt 10 Sprachen
SchnittstellenUSB 2.0 (Full Speed), Ethernet 10BASE-T/100BASE-TX
Speicher2MB
KommandosprachenGP-GL / HP-GL™ Emulation (per Menü oder Kommando wählbar oder automatische Auswahl)
Kompatible BetriebssystemeWindows 10/8.1/7*
Mac OS X 10.6 ~ 10.11 / macOS 10.12 ~ 10.14 (Graphtec Studio: 10.6 - 10.14, Cutting Master 4: 10.7 - 10.14)
Unterstützte SoftwareGraphtec Pro Studio(Windows), Graphtec Studio(Mac), Cutting Master 4, Windows Treiber
Spannungsversorgung100 V bis 240 V AC, 50 / 60 Hz
LeistungsaufnahmeMax. 120 W
BetriebsbedingungenTemperatur: +10º C bis +35º C / Luftfeuchte: 35 % bis 75 % (nicht kondensierend)
Betriebsbedingungen für gar.
Genauigkeit
Temperatur: +16º C bis +32º Luftfeuchte: 35 % bis 70 % (nicht kondensierend)
Abmessungen (B x T x H) ca.
(inkl. Auffangkorb und Standfuß)
772 x 292 x 313 mm1005 x 582 x 1092 mm
(1005 x 936 x 1092 mm)
1704 x 811 x 1215 mm
(1704 x 1148 x 1215mm)
1916 x 811 x 1215 mm
(1916 x 1148 x 1215 mm)
Gewicht (mit Stand) ca.
13 kg23 kg (25,2 kg)51 kg (54,9 kg)55 kg (59,5 kg)
PrüfzeichenPSE, UL/cUL, CE mark
EMCVCCI Class A, FCC Class A, CE mark
