Graphtec Studio (Mac)
Grafiksoftware zum Erstellen von Schnittdateien mit einem Graphtec Schneideplotter

Mit dieser intuitiven und einfach zu nutzenden Grafikanwendung können eigene Entwürfe schnell und unkompliziert erstellt werden, dank der vielseitigen Funktionen wie Texteingabe, Formen und Figuren zeichnen (Kreise, Rechtecke, Polygone und freie Kurven), Formen verschmelzen, Offset für Formen oder Importieren von Fotos und Erstellen von Umrissen.

Die Software für Schneideplotter ist leicht verständlich aufgebaut und erklärt sich hauptsächlich durch die einfache Symbolik. Die Aufteilung der Softwareoberfläche in Teilbereiche macht Graphtec Studio besonders benutzerfreundlich.

Direkt nach der Installation stehen alle Funktionen zur Verfügung, sämtliche Einstellungen und die Ausgabe an den Graphtec Schneideplotter erfolgen direkt über Graphtec Studio. Die Grafiksoftware ist im Lieferumfang jedes Graphtec Schneideplotters enthalten.

Haupteigenschaften von Graphtec Studio für MAC

  • Erstellen von Schnittdesigns mit automatischen Schnittformen, unterschiedlichen Linientypen (Schnitt, Perforation) etc.
  • Bearbeiten von Schriften und Motiven z.B. Drehen, Spiegeln, Verschmelzen, Offset uvm.
  • Schriften an Grafik ausrichten, z.B. Satz im Kreis
  • Erstellen von Umrissen importierter Bilder (bmp, tif, jpg, u.a. Bildformate)
  • Anschluss und Kontrolle mehrerer Plotter gleichzeitig möglich



Funktionen der Software für Schneideplotter

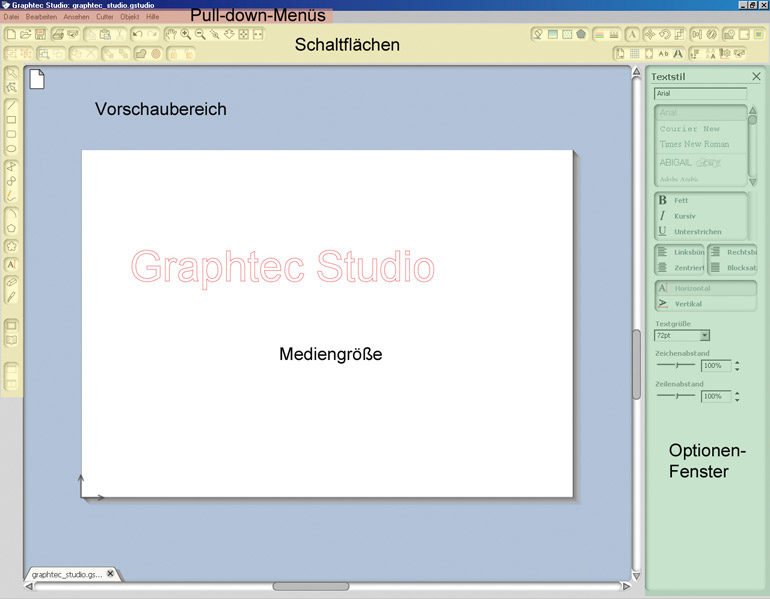

Die Softwareoberfläche ist in 5 Bereiche aufgeteilt:

Die Pulldown-Menüs – Graphtec Studio bietet eine Vielzahl an Funktionen, welche in den Pulldown Menüs nach Kategorien gruppiert sind.

Schaltflächen (Werkzeug Icons) – Die angezeigten Werkzeug Icons sind nach ihren jeweiligen Funktionen für Einstellungen und Formatierungen gruppiert.

Vorschaubereich – Das Motiv wird während des Gestaltens mit den Schnittpfaden angezeigt.

Mediengröße – Der weiße Bereich im Vorschaubereich entspricht der Mediengröße. Das Motiv wird innerhalb dieser Fläche platziert und gestaltet.

Optionen-Fenster – Hier werden die Optionen der aktuell gewählten Funktion dargestellt. Gewünschte Einstellungen werden hier festgelegt.

Graphtec Studio - Infos zu den Fensteranordnung der Grafiksoftware





Dateiverwaltung GS_DV

Mit dieser Icon Gruppe wird die allgemeine Dateiverwaltung gesteuert wie z. B. Öffnen, Speichern, Auftrag senden an Plotter.



Standard-Formatierungswerkzeuge GS_SF

Hier können einfache Formatierungsfunktionen angesteuert werden: Kopieren, Ausschneiden, Wiederholen, Rückgängig.



Zoom-Werkzeuge GS_ZW

Ein- und Auszoomen der Motivansicht anhand einfachster Icons.



Schnell-Formatierungswerkzeuge GS_SFW

Diese Gruppe von Schaltflächen enthält sämtliche Schnell-Formatierungswerkzeuge wie Auswahl/Gruppieren von Objekten, Kopieren/Löschen von Objekten, Anordnen von Objekten (in den Vordergrund/Hintergrund), Verschmelzen von Objekten, Offset und Sperren/Entsperren von Objekten.



Gestaltungswerkzeuge GS_GW

Mit diesen Werkzeugen können Aussehen und Design der Objekte angelegt werden: z.B. Farbe und Muster der Füllung von Objekten, Linienarten, Textattribute, Hinzufügen von Schatten (in der Pro Edition). Bei Klick öffnet sich das jeweilige Optionenfenster des entsprechenden Werkzeugs.



Positionswerkzeuge GS_PW

Diese Werkzeuggruppe steuert Basisfunktionen wie Verschieben, Drehen und Skalieren von Objekten.



Objektwerkzeuge GS_OW

Mit diesen Werkzeugen können die Ausrichtung und das Replizieren von Objekten definiert werden. Bei Klick öffnet sich das jeweilige Optionenfenster des entsprechenden Werkzeugs.



Umrisswerkzeuge GS_UW

Über diese Schaltflächen können Objekte in Ihrem Umriss und Verlauf der Schnittpfade geändert werden: vom Verschmelzen von Formen über die Offsetparameter bis hin zum Nachzeichen.



Seiteneinrichtung GS_SE

Mit diesen beiden Werkzeugen werden die Seitengröße und das Raster definiert.



Schnitteinstellungen GS_CE

Diese Werkzeuggruppe dient für sämtliche Schnitteinstellungen wie Passermarken, Kacheln, Jobgröße, Matrix-Kopien, Schneide- und Plottereinstellungen.



Linienstil

Linienstil-Einstellungen inkl. Eckenstil, Endpunktstil und Position.

GS_linien_1

GS_linien_2

GS_linien_3









Autoshapes

Es sind bereits 68 fertige Formen in der Bibliothek enthalten, welche auch sehr einfach nach zu bearbeiten sind.

GS_shapes_1

GS_shapes_2

GS_shapes_3



Modifizieren

Man kann sich überlappende Objekte verschweißen, Schnittmengen bilden, abschneiden oder auch aufteilen.

GS_modiGS_modi_2





Füllfunktionen

Objektflächen können einfach ausgemalt, mit einem Verlauf oder Muster versehen werden.

GS_farben_1

GS_farben_2

GS_farben_3

Ausgabe

Die Schnitt- und Plottereinstellungen können über die Software angezeigt und gesteuert werden. Der gewünschte Plotter für den Auftrag wird einfach ausgewählt.

Die Einstellungen des angeschlossenen Plotters werden einfach über das Menü “Cutter anzeigen” vorgenommen.

GS_ausgabe_1

Nach Auswahl des Plotters öffnet sich das Einstellungsfenster mit allen Details. Die aktuellen Plottereinstellungen können kontrolliert und falls gewünscht geändert werden.

GS_ausgabe_2

Graphtec Studio läuft unter Mac OS 10.6.8 bis 10.12.



Graphtec Studio (Mac) – einfach plotten.

Macht den Plotter zur optimalen Komplettlösung.
